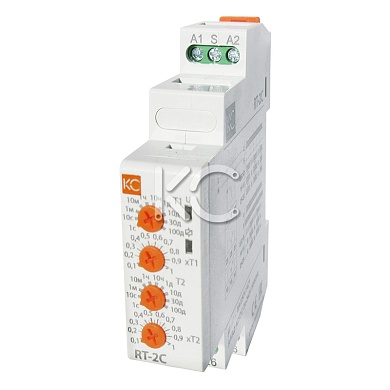

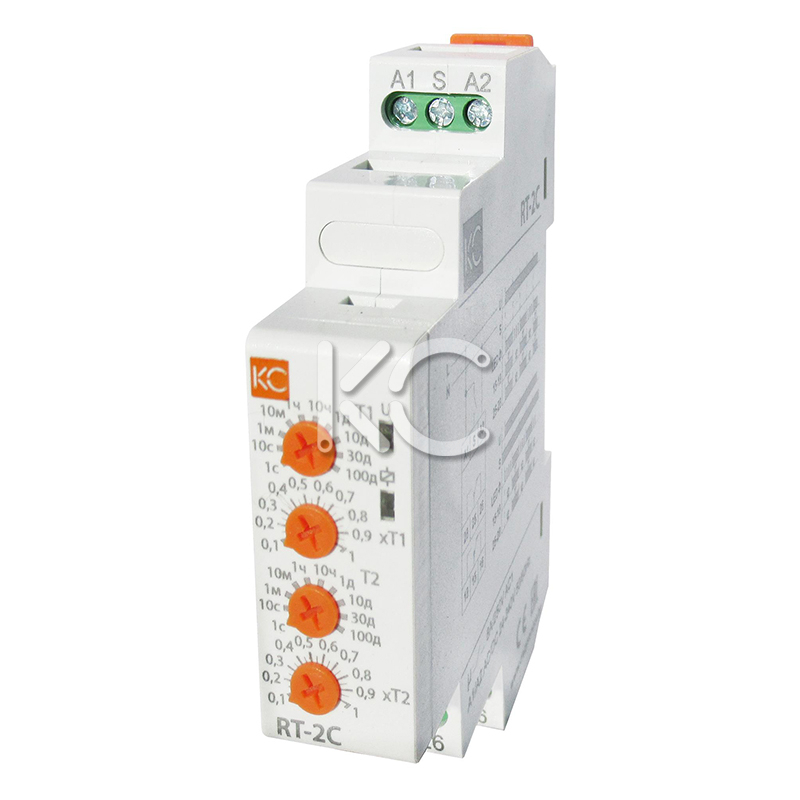

Реле времени RT-2C (82706) циклическое задержка включения

Реле времени RT-2C (82706) - циклическое реле с задержкой включения

Однофункциональное реле с задержкой включения и повтором циклов работы
Реле применяется в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных
Диапазон времени: 0.1 сек - 100 дней
Номинальное рабочее напряжение: 24-240V AC/DC
Номинальный ток контактов реле: 2х8А
Точность установки времени: ±5%
Погрешность отчетов времени: ±0.2%
Тип контакта: 2р (перекидные)
Диапазон рабочих температур: от -5 до +40°C
Электрическая износостойкость: 100000 циклов
Механическая износостойкость: 1000000 циклов
Сечение присоединяемых проводников: 0.5-1 мм2
Способ установки: на DIN-рейку
Степень защиты: IP20
Производство: KC

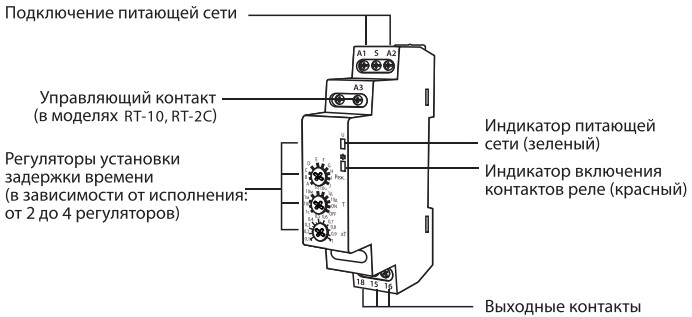

Принцип работы: циклическая работа с задержкой включения. После подачи питания начинается отсчет времени (t1), в это время контакты реле находятся в положении 15-16 замкнуты, а 15-18 разомкнуты (реле выключено). По окончании отсчета времени контакты 15-16 размыкаются, а контакты 15-18 замыкаются (реле включено) на время (t2), после цикл повторяется до отключения питания. Вторая группа контактов (25, 26, 28) работает в паре с первой. При подаче сигнала S отчет начинается с времени t2.
Устанавливаемые значения:
- регулятор 1: «Т1» – 1 с; 10 с; 1 м; 10 м; 1 ч; 10 ч; 1 д; 10 д; 30 д; 100 д.
- регулятор 2: «хТ1» – 0.1; 0.2; 0.3; 0.4; 0.5; 0.6; 0.7; 0.8; 0.9; 1.
- регулятор 3: «Т2» – 1 с; 10 с; 1 м; 10 м; 1 ч; 10 ч; 1 д; 10 д; 30 д; 100 д.
- регулятор 4: «хТ2» – 0.1; 0.2; 0.3; 0.4; 0.5; 0.6; 0.7; 0.8; 0.9; 1

Технический паспорт KC RT-2C
