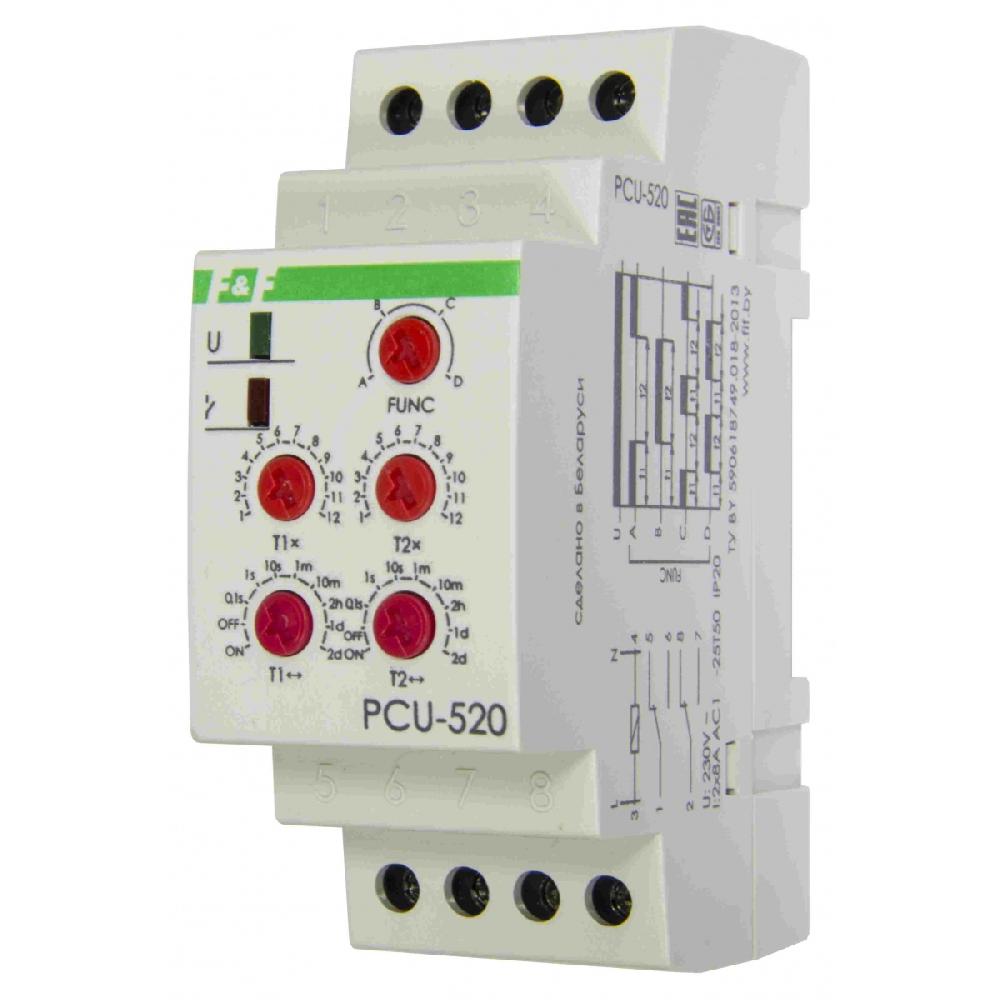

Реле времени Евроавтоматика PCS-520 (2x8A), многофункциональное, двойное

Двухблочное программируемое реле времени PCU-520, циклическое, многофункциональное. Пр-во Евроавтоматика, РБ.

Руководство по эксплуатации реле времени PCU-520.

Задержка выключения на время t (А): После подачи напряжения питания контакты исполнительного реле переключаются в позиции 1-6 и 2-7 на время t1, по истечении которого контакты возвращаются в положения 1-5 и 2-8 на время t2. Затем контакты снова переключаются в по-ложения 1-6 и 2-7.
Задержка включения (В): После подачи напряжения питания контакты исполнительного реле остаются в исходных положениях — 1-5 и 2-8. По истечении времени t1 контакты переключаются в позиции 1-6 и 2-7 на время t2, затем возвращаются в позиции 1-5 и 2-8.
Циклическая работа с задержкой выключения (С): После подачи напряжения питания контакты исполнительного реле переключаются в положения 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положения 1-6, 2-8 на время t2, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D): Работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С.
