Контроллер Dixell XR75CX-5N6C0 для холодильных систем

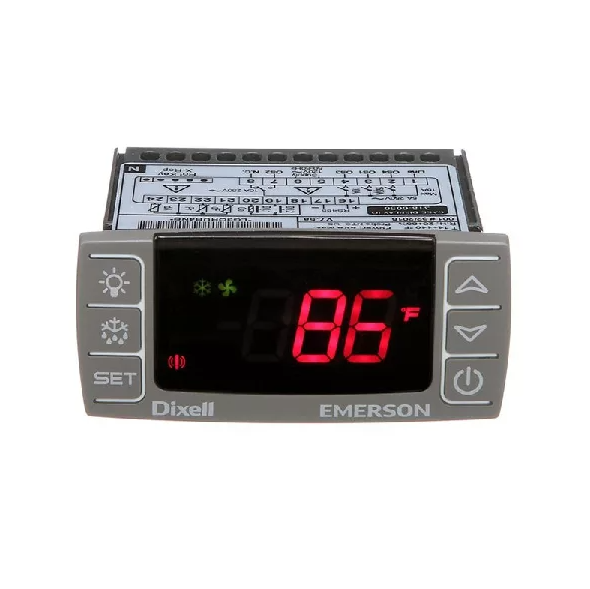

Электронный регулятор температуры Dixell XR75CX-5N6C0

Микропроцессорный контроллер для средне и низкотемпературных холодильных систем с вентиляцией и электрооттайкой.

Контроллер Dixell XR-75CX-5N6C0 оснащен:
- 4 релейными выходами,
- 3 датчиками температуры (NTC, PT1000),
- 2 программируемый цифровой вход.

Выходные реле отвечают за управление (4 шт):
- Реле 1 (8A,16A): пуск/остановка компрессора.
- Реле 2 (8A): управление электрооттайкой (разморозкой),
- Реле 3 (5A): управление вентилятором воздухоохладителя,
- Реле 4 (8A): управление авариями, кантовым подогревом, освещением.

Датчики (3 шт):
- Датчик 1: контроль температуры (термостат),
- Датчик 2: на испарителе, датчик оттайки и управления вентилятором,
- Датчик 3: датчик сигнала аварии по температуре конденсатора или для показа температуры

Свободные цифровые входы (2 шт): - программируемый вход (доп. датчик температуры, авария, начало оттайки, дверной контакт, реле давления)

Дополнительно: выходы под HOT KEY, RS485, зуммер.
Монтаж: на панель в вырез размером 71x29мм Защита: IP20; Защита спереди: IP65 Соединения: Клеммная колодка с зажимами под винт, сечение провода ≤ 2,5мм2. Электропитание: согласно модели: ~230В±10%, 50/60Гц. Энергопотребление: 3ВА макс. Дисплей: 3 цифры, красные светодиоды высотой 14,2мм. Цифровые входы: контакты без напряжения. Сохранение данных: в энергонезависимой памяти (EEPROM). Резервирование внутренних часов: 24 часа Класс применения: 1B; Степень загрязнения окр. среды: 2; Класс ПО: A.; Рабочая температура: 0÷55°C; Температура хранения: -30÷85°C. Относительная влажность: 20÷85% (без конденсации). Диапазон измерения и регулирования: NTC-датчик: -40÷110°C (-40÷230°F), PT1000-датчик: -100÷150°C (-148÷302°F) Производитель: Emerson
Страна производства: Италия

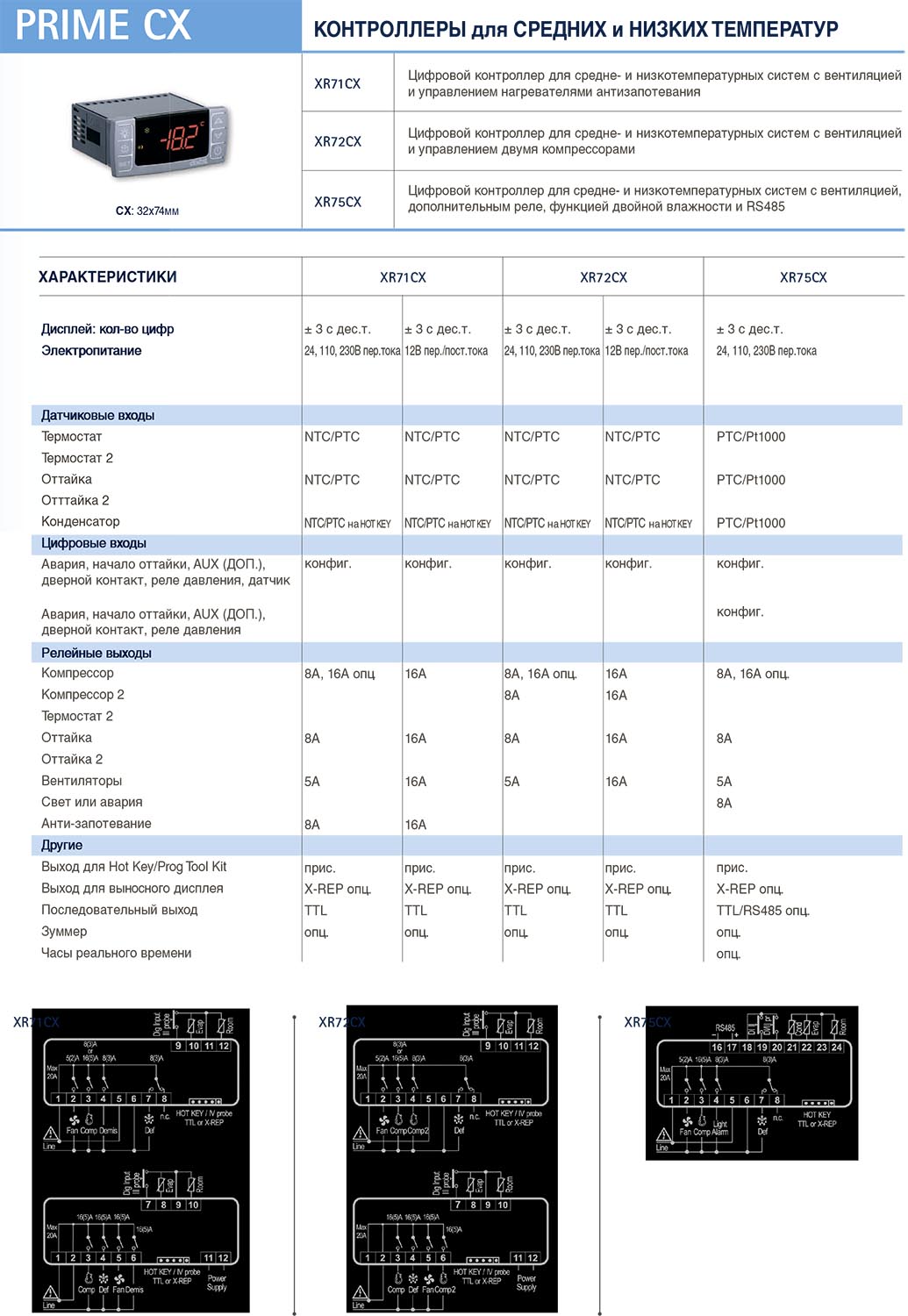

Общий каталог Dixell
