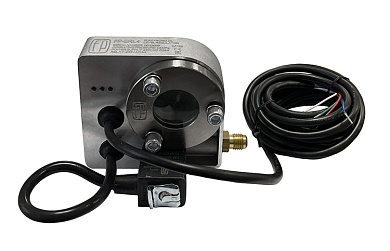

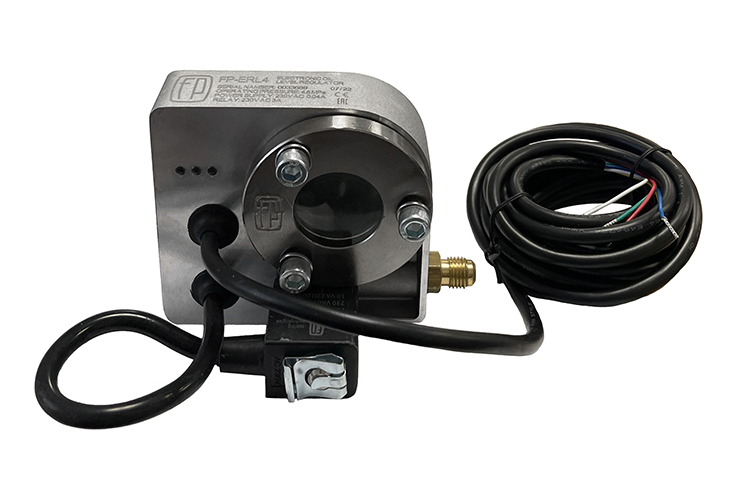

Регулятор уровня масла Frigopoint FP-ERL4 + UA

Электронное реле давления масла FP-ERL4-UA со встроенным электромагнитным вентилем и адаптером UA

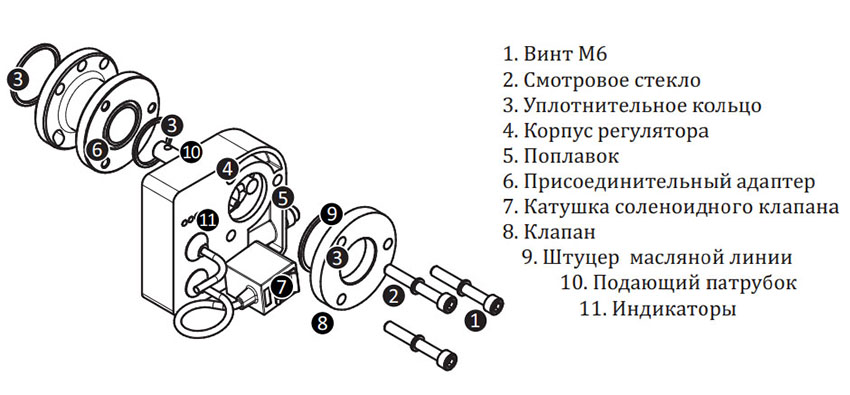

Электронный регулятор уровня масла FP-ERL4 представляет собой моноблочный прибор с датчиком уровня масла и встроенным электромагнитным вентилем. Использование регулятора на 230 В упрощает схему щита управления , избавляет от использования трансформаторов, значительно облегчая монтаж.
Область применения: Регулятор уровня масла FP-ERL4 предназначен для установки в масляный контур компрессорных станций с целью контроля , поддержания уровня масла в картере компрессора, аварийного оповещения и отключения компрессора в случае низкого уровня масла в картере. Устройство относится к элементам активного способа контроля уровня масла и рассчитано для работы с полным перепадом давлений.

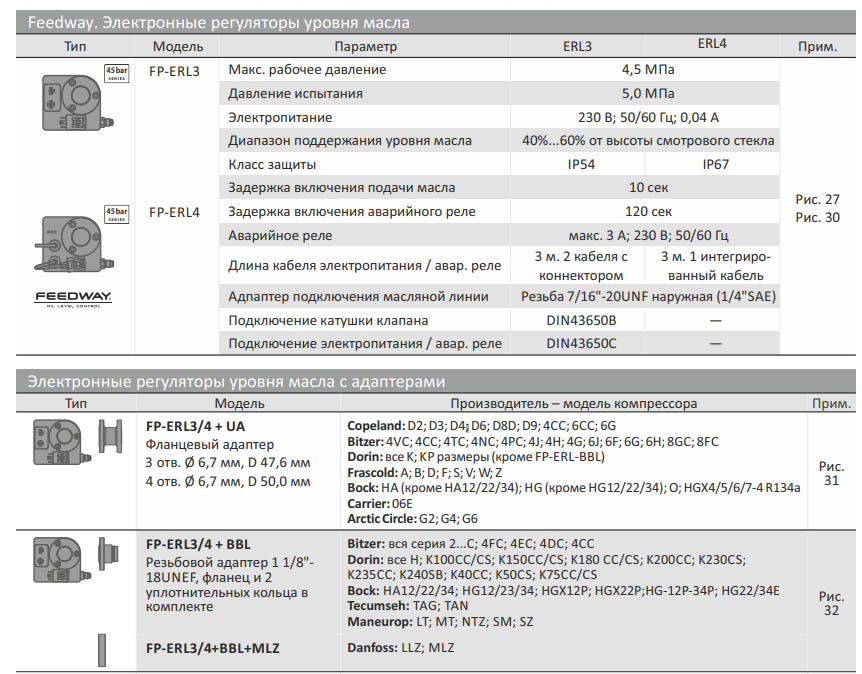

Максимальное рабочее давление PS: 4,5 МПа
Максимальное давление испытания PT: 5,0 МПа
Давление разрушения: 20,0 МПа
Электропитание: 230 В, 50/60 Гц, 0,04 А
Энергопотребление: 15 ВА
Максимальная рабочая разность давления клапана: 2.4 МПа
Задержка включения подачи масла: 10 с
Задержка включения аварийного реле: 120 с
Диапазон поддержания уровня масла: 40...60% от высоты смотрового стекла
Аварийное реле макс: 3 А; 230 В; 50/60 Гц
Электрическое подключение: кабель AWG22
Длина кабелей электропитания: 3 м
Адаптер подключения масляной линии: 7/16 - 20 UNF (нар. резьба 1/4" SAE)
Температура окружающего воздуха/хранения: -20…+50 °С
Температура рабочей среды (масла): -40…+80 °С
Класс защиты: IP67
Для компрессоров:
- Copeland: D2, D3, D4, D6, D9, 4CC, 6CC, ZBH, 4M, 6M,
- Bitzer: 4VC, 4TC, 4PC, 4NC, 4J, 4H, 4G, 6J, 6H, 6G, 6F, 8GC, 8FC, 4VHC-10K, 4THC-12K, 4PHC-15K, 4NHC-20K, 4VS-15K…4NSL-30K, 4VES-8F,
- Dorin: все К, КР (кроме указанных ниже) SCC 500B, 750B, 1500B, 1900B, 2000B, 2500B, H41, H5, H6, H7, SCC_1, SCC_32, SCC_4, CDSW_35, CDS_41,
- Frascold: A, B, D, F, S, V, Z Series A-SK, D-SK, F-SK, Q-SK, S-SK,
- Bock: HA, HG, O-Serie, HGX4/310-4, 385-4, 464-4, 555-4 (CO₂),
- Carrier: 06E,
- Arctic Circle: G2, G4, G6.
